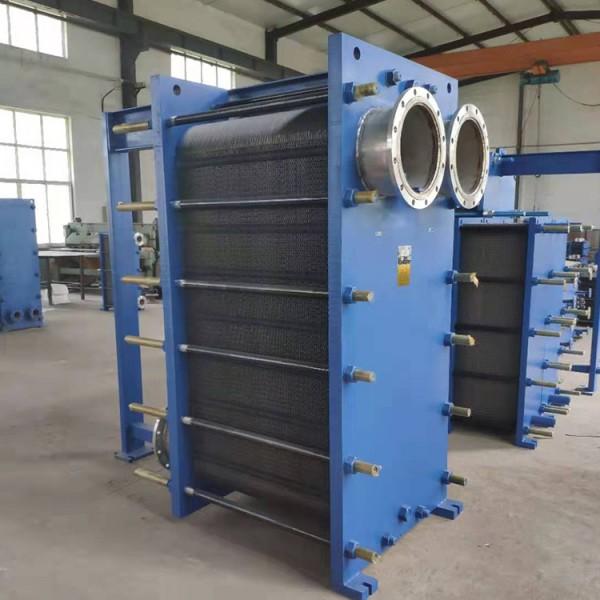

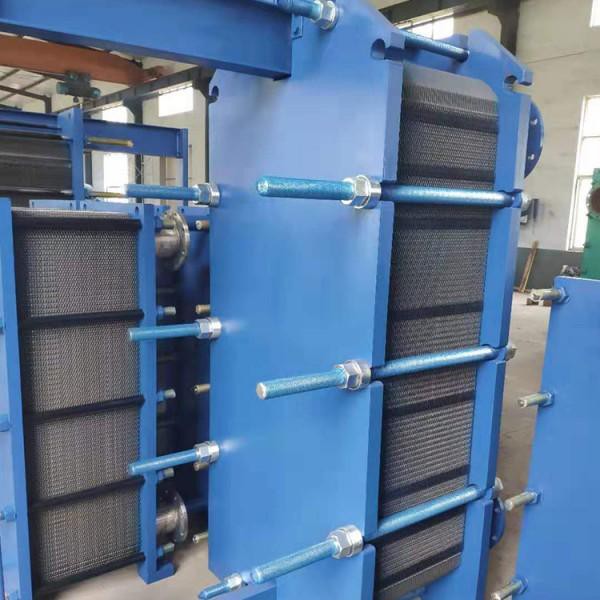

一、BR1.0型板式換熱器特點：
螺旋板式換熱器設計理念板片帶有增壓的新型導流區設計大大提高了板片的換熱效率，減少了死角，改善了板片的結垢狀況。片密封墊片全部采用免粘貼搭扣形式，減少運行維護成本，便于維修。
二、BR1.0型板式換熱器技術參數：
|
板片外形尺寸mm3 |
1833×746×0.8 |
|
單片換熱面積m2 |
1.00 |
|
板間距mm |
4.8 |
|
單流道截面積m2 |
0.00286 |
|
最大處理量mm3/h |
650 |
|
法蘭通徑DNmm |
250 |
|
工作溫度℃ |
≤150 |
|
工作壓力Mpa |
0.6,1.0 |
|
角孔直徑mm |
250 |
四、BR1.0型板式換熱器規格型號及性能參數表：
|
序號 |
總換熱面積m2 |
板片數（張） |
L(mm) |
D |
A |
A1 |
重量 |
|
1 |
70 |
71 |
316 |
730 |
490 |
995 |
2318/2412 |
|
2 |
80 |
81 |
348 |
770 |
528 |
1055 |
2412/2513 |
|
3 |
90 |
91 |
381 |
802 |
562 |
1130 |
2505/2617 |
|
4 |
100 |
101 |
414 |
845 |
604 |
1195 |
2600/2778 |
|
5 |
110 |
111 |
447 |
880 |
638 |
1270 |
2690/2822 |
|
6 |
120 |
121 |
480 |
920 |
680 |
1330 |
2787/2922 |
|
7 |
140 |
141 |
570 |
995 |
756 |
1470 |
2974/3128 |
|
8 |
150 |
151 |
635 |
1035 |
794 |
1545 |
3067/3232 |
|
9 |
160 |
161 |
701 |
1070 |
832 |
1605 |
3160/3336 |
|
10 |
180 |
181 |
791 |
1150 |
908 |
1745 |
3348/3538 |
|
11 |
200 |
291 |
947 |
1225 |
984 |
1885 |
3535/3742 |
|
12 |
210 |
211 |
802 |
1260 |
1022 |
1955 |
3628/3845 |
|
13 |
220 |
221 |
840 |
1300 |
1060 |
2020 |
3722/3947 |
|
14 |
230 |
131 |
878 |
1340 |
1098 |
2095 |
3815/4050 |
