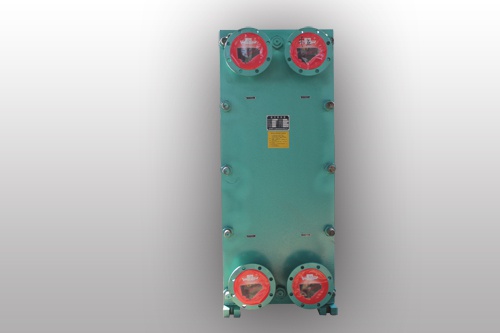

一、BR0.5型板式換熱器技術概述：
設計理念板片帶有增壓的新型導流區設計大大提高了板片的換熱效率，減少了死角，改善了板片的結垢狀況。片密封墊片全部采用免粘貼搭扣形式，減少運行維護成本，便于維修。
二、BR0.5型板式換熱器技術參數：
|
單片換熱面積m2 |
0.5 |
|
板間距mm |
4.5 |
|
單流道截面積m2 |
0.001672 |
|
最大處理量mm3/h |
250 |
|
法蘭通徑DNmm |
125 |
|
工作溫度℃ |
≤150 |
|
工作壓力Mpa |
0.6,1.0, |
|
角孔直徑mm |
135 |
三、BR0.5型板式換熱器板片參數：
|
板片外型尺寸mm |
1380×495×0.7 |
法向波紋節距mm |
16 |
|
有效換熱面積 m2 |
0.5088 |
流道寬度mm |
445 |
|
單片重量Kg |
3.80 |
平均板間距mm |
4.5 |
|
角孔直徑mm |
Φ135 |
平均流道截面積 m2 |
0.001672 |
|
波紋高度mm |
3.8 |
平均當量直徑mm |
7.6 |
|
波紋形狀 |
等腰三角形 |
板片材料 |
304 316 316L |
四、BR0.5型板式換熱器安裝尺寸：
|
序號 |
總換熱面積m2 |
板片數（張） |
L(mm) |
D |
A1 |
A2 |
重量 |
|
1 |
20 |
41 |
189 |
589 |
349 |
960 |
840 |
|
2 |
25 |
51 |
235 |
635 |
395 |
1020 |
880 |
|
3 |
30 |
61 |
281 |
681 |
441 |
1080 |
900 |
|
4 |
40 |
81 |
373 |
773 |
533 |
1200 |
1000 |
|
5 |
50 |
101 |
465 |
865 |
625 |
1320 |
1110 |
|
6 |
60 |
121 |
557 |
957 |
717 |
1440 |
1200 |
|
7 |
70 |
141 |
649 |
1049 |
809 |
1560 |
1300 |
|
8 |
80 |
161 |
741 |
1141 |
901 |
1680 |
1400 |
|
9 |
90 |
181 |
833 |
11233 |
993 |
1800 |
1500 |
|
10 |
100 |
201 |
925 |
1325 |
1085 |
1920 |
1600 |
|
11 |
70 |
141 |
649 |
1150 |
829 |
1525 |
1275/1358 |
|
12 |
75 |
151 |
695 |
1225 |
875 |
1605 |
1314/1405 |
|
13 |
80 |
161 |
741 |
1260 |
921 |
1680 |
1359/1450 |
|
14 |
85 |
171 |
787 |
1300 |
967 |
1765 |
1400/1498 |
|
15 |
90 |
181 |
833 |
1340 |
1013 |
1835 |
1445/1543 |
