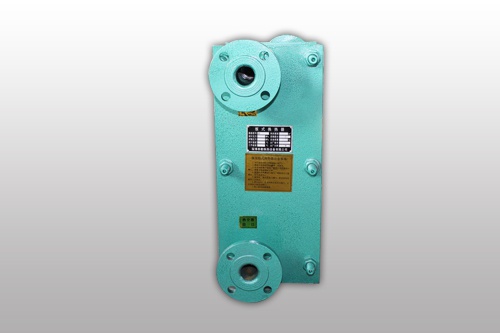

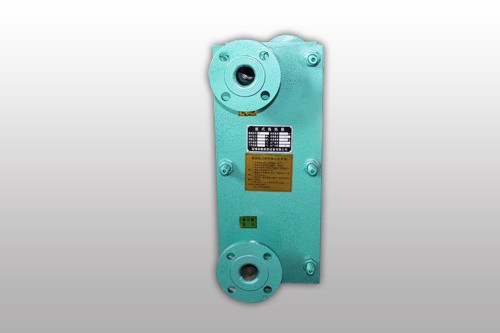

板式換熱器的結構原理：
　　由許多沖壓有波紋槽的金屬薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺栓重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理的將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。
　　板式換熱器各個部件的功能：
　　固定壓緊板：不與流體接觸，用夾緊螺栓緊固后壓緊墊片保證密封。
　　換熱墊片：提供介質流道和換熱表面。
　　密封墊片：防止流體合成或泄漏，并使之在不同板片間分配。
　　接管、法蘭：為流體提供進出口。
　　上下導桿：承受板片的重量并保證安裝尺寸，使板片在其間滑動，導桿通常比換熱板組長，以便松開夾緊螺栓滑動各板檢查清洗。
　　滾動裝置：使活動壓緊板或中間隔板能夠在上下導桿上滑動以便裝拆檢查維修。
　　活動壓緊板：與固定壓緊板配對使用，可在導桿上滑動，以便裝拆檢查維修。
　　前支柱：支撐換熱器重量，使整個換熱器組成一體。
　　夾緊螺栓：壓緊板片組，使換熱器整體化保證密封，對于橡膠類密封墊一般在標牌上注有壓緊尺寸，當壓緊到尺寸時就要更換墊片。
　　中間隔板：在固定壓緊板和活動壓緊板中間不同位置上安設中間隔板，可使一臺設備同時處理多種介質，執行多段操作。
